商用電磁爐電源保險管限流保護

發布時間:2013-04-16 10:24:06   發布人: 互聯網    點擊數:420


商用電磁爐的電源保險管,通常設置在整流橋的輸入端。當橋短路時,保險管對輸入電路起到保護作用,當功率管短路時,保險管也對橋起到保護作用。但是,諧振電路的高頻電容變質或損壞而失諧時,保險管與功率管同時燒斷,在這種情況下,保險管對功率管起不到保護作用。盡管功率管的額定連續電流遠大于保險管的熔斷電流,但實際情況是,兩者同時燒斷。保險絲的熔斷時間不是超前功率管,而是與功率管同步。

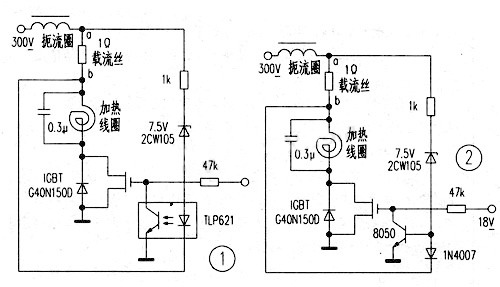

本電路的設計,當大電流涌入功率管時,電流量檢測電路工作,立即關閉功率管,使功率管得到保護,保護電路如圖1所示。圖1中的載流元件是截用一段1Ω的3000W電爐絲,以降低額定電流,從而降低爐絲的發熱溫度。1Ω電爐絲的螺距拉大,以增大散熱效果。該段電爐絲若能鑄成帶散熱片的成品件,效果更為理想。固定1Q電阻絲用的接線柱,選用外方內圓的項孔件,用螺絲緊固在穿孔線路板上。1Ω載流絲串在扼流圈與振蕩線圈之間,a、b間有幾安的電流流過,則a、b間就有幾伏的電壓。若設定功率管IGBT的最大額定工作電流為8.2A,則Uab=8.2V。在a、b端并入光耦TLP621電路,最大工作電流決定于穩壓管的選取穩壓值。穩壓管選用7.5v的2CWl05,在功率管的柵極和源極間并入光耦TLP621的光敏電路,當a、b間的電流超過8.2A時,檢測電路工作,發光管發光,光敏管導通,柵極接地失壓,功率管自行關斷,功率管受到保護。

(圖2)為(圖1)的功能相同電路,只是將檢測電路中的光耦換為分立件,以利在電路板上的靈活安裝。

該電路對電流檢測十分靈敏,過流自斷幾乎沒有延時,保護方案十分有效,缺點是載流元件選用發熱爐絲,裝接時要注意線路板的空位選取或設定,要特別注意防熱和散熱的安全性。
